TUTORIAL PEMBUATAN REVOLVE SWEEP DAN PLANE DI AUTODESK INVENTOR PROFESSIONAL 2012

Revolve

Revolve (putaran) digunakan untuk membuat bentuk‐bentuk silindris

dengan cara memutar suatu bentuk profil terhadap sumbu yang ditentukan.

Untuk membentuk part dengan dengan fitur ini perlu ditentukan dahulu

Profile, Axis, Output dan Operation. Axis atau sumbu dapat berupa garis

pada profil, garis bantu, atau garis sumbu Origin. Adapun yang perlu

diperhatikan adalah sumbu dan profil harus terdapat dalam satu bidang yang

sama. Sudut perputaran untuk fitur Revolve menyesuaikan dengan metode ekstensinya.

 Gambar 1.1 Fitur Revolve

Ekstensi (Extents) pada fitur Revolve terdiri dari dua metode. Dengan

metode Angle akan dihasilkan perputaran profil terhadap sumbu dengan

sesuai sudut yang ditentukan. Ketika opsi Angle dan sudut dimasukkan

dimasukkan maka akan anda diminta menentukan direction. Arah perputaran

ditentukan dengan memilih satu diantara opsi direction yang sesuai. Metode

Full akan memutar profil satu putaran penuh atau 360°.

                                   (a)

    (a) Revolve dengan ekstensi Angel Sebesar 90°

(                                         (b)

         (b) Revolve dengan ekstensi Full
         Latihan Dasar-dasar Pembuatan Revolve
         1. Pada Inventor open dialog box, pilih menu File  lalu   klik New klik Standard.ipt dan klik        OK.

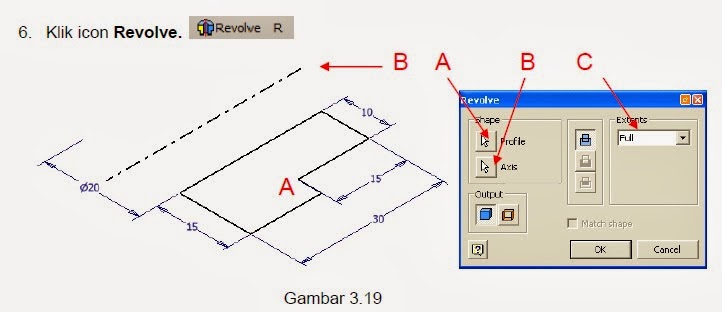

                  7. Pada Revolve Dialog Box (perhatikan gambar 3.19)

                  A. Jika Tombol Profile sudah aktif, maka klik pada area “A”.

                  B. Aktifkan Tombol Axis , kemudian klik garis “B”.

                  C. Pilih Full untuk rotasi penuh.

                  D. Klik OK untuk menutup jendela Revolve.

                  Gambar 3.20





     Dan berikut ini adalah vidio tutorial pembuatan plane dan revolve di autodesk Inventor Professional 2012:

                                            vidio tutorial pembuatan revolve

vidio tutorial pembuatan plane



       Sweep

       Fitur ini membutuhkan 2 sketch, yaitu sketch untuk profil 3Dnya dan sketch untuk alur pembuatan  dari profil tersebut.



       1. Buat sketsa alur (2D)



       2. Buat sketsa profil pada ujung alur dengan cara klik workplane lalu klik titik ujung        alur dan klik garis alur.






              3.



      4.



      5.Klik OK dan matikan visibility dari workplane



      Dan ini adalah vidio tutorial proses pembuatan sweep :

               Sekian tutorial revolve dan pembuatan plane yang bisa di share,makasih   :-)
